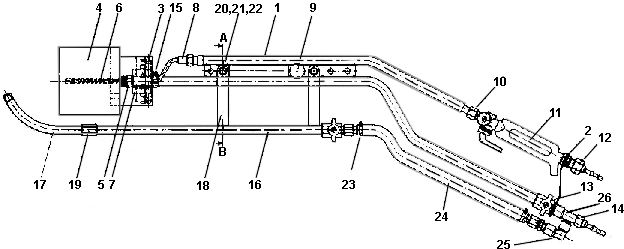

1 Rohrgestell |
8 Lötnippel |
14 Schlauchtülle |
20 Sechskantschraube |
2 Verbindungsblech |
9 Handgriff |
15 Flachkopfschraube |
21 Unterlegscheibe |
3 Ringdüse |
10 Überwurfmutter |
16 Ausblasrohr |
22 Sechskantmutter |
4 Flammtopf |
11 Gasgriff |
17 Ausblaskrümmer |
23 Schlauchschelle |
5 Hutmutter |
12 Schlauchtülle |
18 Ausbläserhalterung |
24 Schlauch |
6 Rohrdüse |
13 Druckhahn |
19 Muffe |
25 Winkel |
7 Hülse |
|
|
26 L-Einschraubmuffe |
Um z. B. Fugen an Autobahn-Fahrbelägen ohne große Anstrengungen auszublasen, kann der Fugen-KOREL auch noch mit einem Räderpaar ausgestattet werden. Somit läßt sich jede Art von Fuge auf bequeme und einfachste Art in einem Arbeitsgang Reinigen und Trocknen für das anschließende Vergießen oder Ausspritzen mit Fugenmasse.
